Замена нагревательного блока

Нагревательный блок (термоблок) — съёмный модуль печатающей головки. Замена занимает около 5 минут и не требует специальных инструментов — только шестигранник из комплекта.

Шаг 1. Откройте меню инструментов

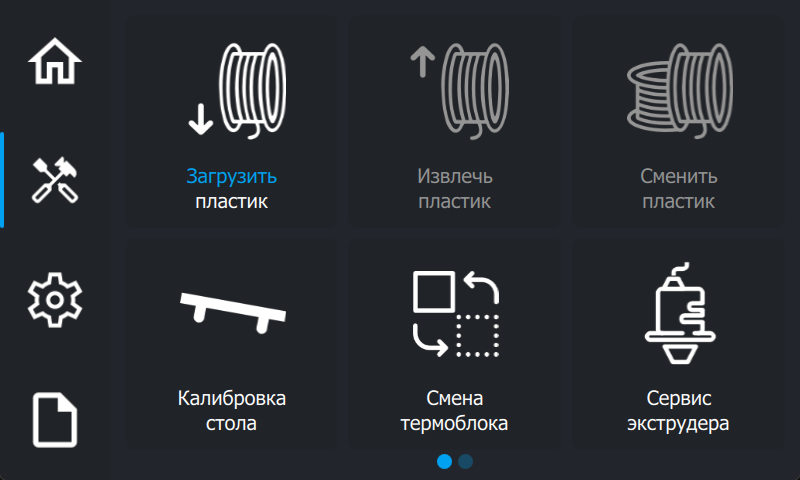

На главном экране нажмите кнопку Инструменты , затем выберите Замена термоблока.

Шаг 2. Подготовьте принтер

Осторожно

Термоблок — элемент, который в процессе работы нагревается до высоких температур. Приступайте к обслуживанию только после того, как принтер выведет подтверждение на экране.

Меню проведёт через два автоматических шага:

• Если пластик загружен — принтер предложит его извлечь. Подтвердите действие и дождитесь завершения выгрузки.
• Если термоблок ещё горячий — принтер покажет индикатор охлаждения. Дождитесь, пока температура опустится до безопасного уровня.

После охлаждения принтер автоматически переместит печатающую головку в удобное для обслуживания положение и отключит силовую электронику — подсветка рабочей области погаснет. Это штатное поведение: питание двигателей и нагревателей снято, чтобы исключить риск повреждения электроники во время работы с компонентами принтера.

Как только на экране появится подтверждение — можно переходить к следующим шагам.

Шаг 3. Открутите фиксирующий винт

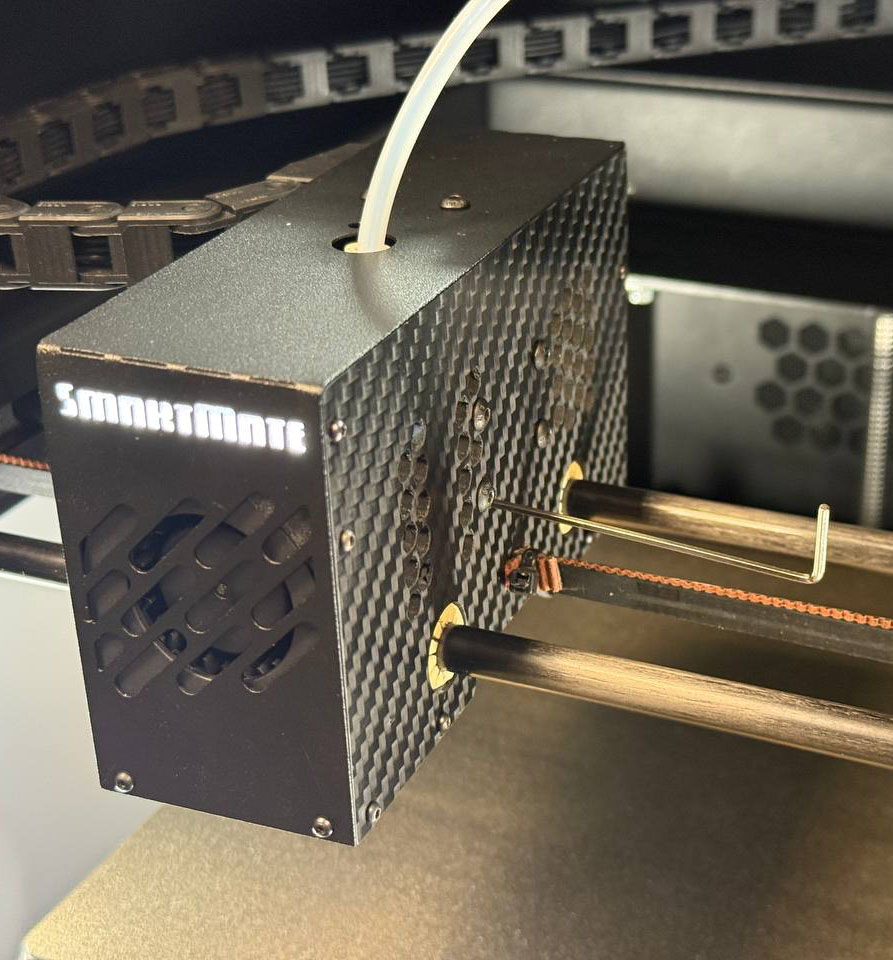

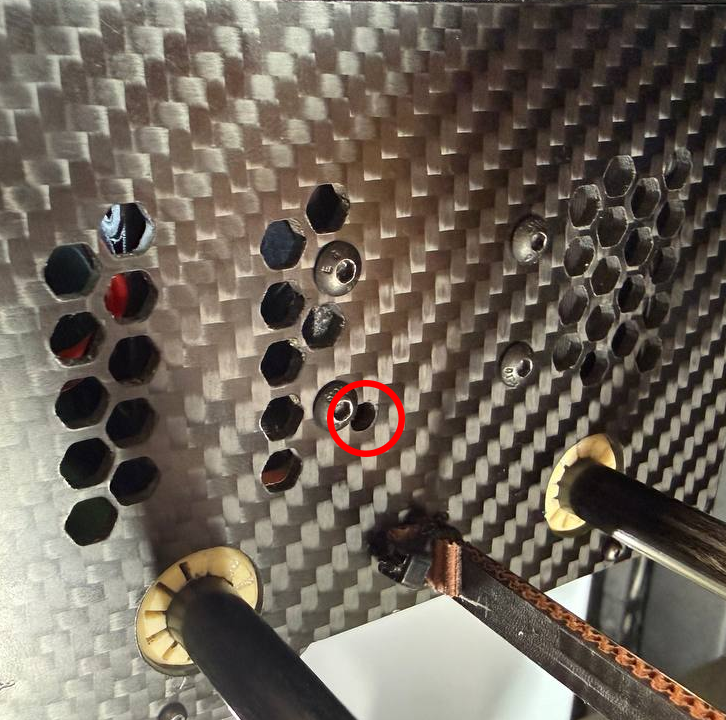

Используйте шестигранник из тулбокса, входящего в комплект поставки принтера. На правой стенке печатающей головки есть небольшое отверстие — через него шестигранник вводится внутрь и откручивает фиксирующий винт термоблока.

Внимание

Откручивайте не более 1–2 оборотов — этого достаточно, чтобы термоблок освободился. Если выкрутить фиксирующий винт полностью, он может выпасть внутрь головки и его будет сложно достать.

Шаг 4. Извлеките термоблок

Потяните термоблок вниз — он выйдет из посадочного места.

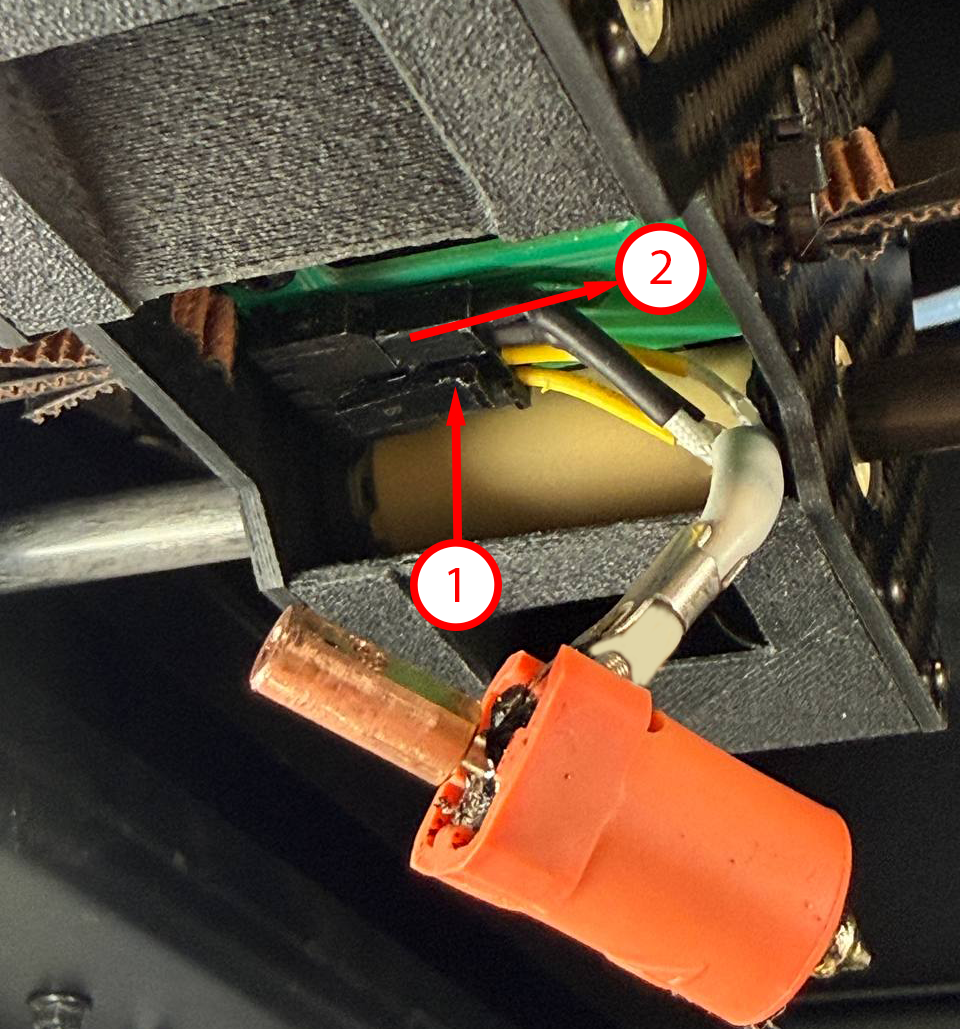

Затем отсоедините электрический разъём: нажмите на фиксатор (стрелка 1 на фото) и потяните разъём на себя (стрелка 2).

Вытягивайте разъём только за корпус, не за провод — есть риск оборвать контакты.

Шаг 5. Установите новый термоблок

1. Подключите разъём нового термоблока к ответной части — нажмите до щелчка фиксатора.
2. Направьте термоблок снизу вверх в посадочное место печатающей головки.
3. Через отверстие в правой стенке головки затяните фиксирующий винт до упора, затем слегка протяните (~10°), не прилагая чрезмерного усилия — термоблок должен сидеть без люфта.
4. Нажмите Готово на экране принтера — устройство выйдет из режима обслуживания.
