Интерфейс управления

Принтер управляется через встроенный сенсорный дисплей. Слева расположено меню навигации с четырьмя разделами: Главная, Инструменты, Настройки и Печать.

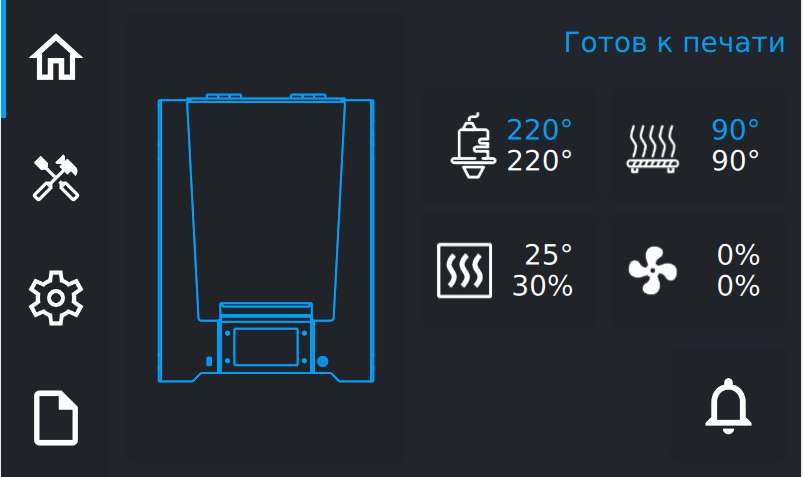

Главная

В правом верхнем углу отображается текущий статус принтера:

• Ожидает подтверждения — принтер готов, но удалённый запуск задания недоступен
• Готов к печати — принтер готов к работе
• Идёт печать — выполняется задание
• Пауза — печать приостановлена

В центре экрана отображается силуэт принтера. Во время печати на его месте показывается визуализация печатаемой модели.

Справа расположены четыре блока с датчиками:

• Экструдер — сверху текущая температура, снизу заданная
• Стол — сверху текущая температура, снизу заданная
• Термокамера — сверху температура внутри, снизу влажность
• Вентилятор — сверху обдув модели, снизу вентилятор термокамеры

В правом нижнем углу — иконка уведомлений, открывает центр уведомлений.

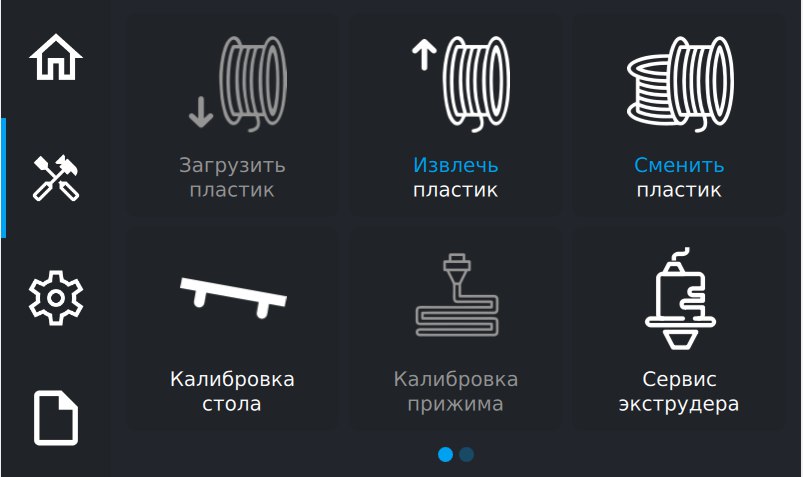

Инструменты

Раздел содержит операции по обслуживанию принтера.

Загрузить пластик — экструдер нагревается до рабочей температуры. После этого необходимо вставить пластик в подающий канал, установить катушку на ролики и протолкнуть пластик до упора. Принтер выполнит экструзию и подтвердит успешную загрузку.

Извлечь пластик — экструдер нагревается до температуры извлечения, после чего выполняет выгрузку. Затем необходимо вытянуть пластик из подающего канала.

Сменить пластик — последовательная операция: сначала выполняется выгрузка текущего пластика, затем загрузка нового.

Калибровка стола — позволяет выполнить ручную калибровку стола. Применяется, если в слайсере отключена автоматическая калибровка перед печатью. По умолчанию рекомендуется использовать автокалибровку перед каждой печатью — она включена в настройках слайсера по умолчанию.

Калибровка прижима — настройка усилия прижима печатающей головки к столу.

Сервис экструдера — обслуживание экструдера: замена сопла и другие сервисные операции.

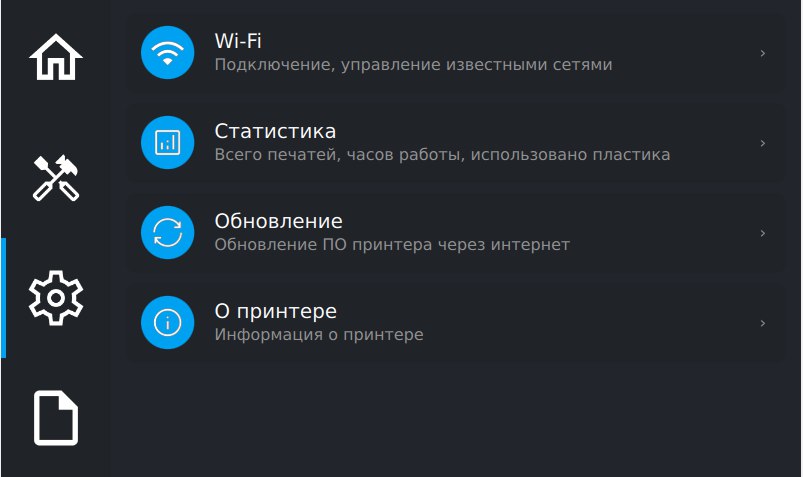

Настройки

• Wi-Fi — подключение к сети и управление известными сетями
• Статистика — количество выполненных печатей, часы работы, расход пластика
• Обновление — обновление программного обеспечения принтера через интернет
• О принтере — версия прошивки и системная информация

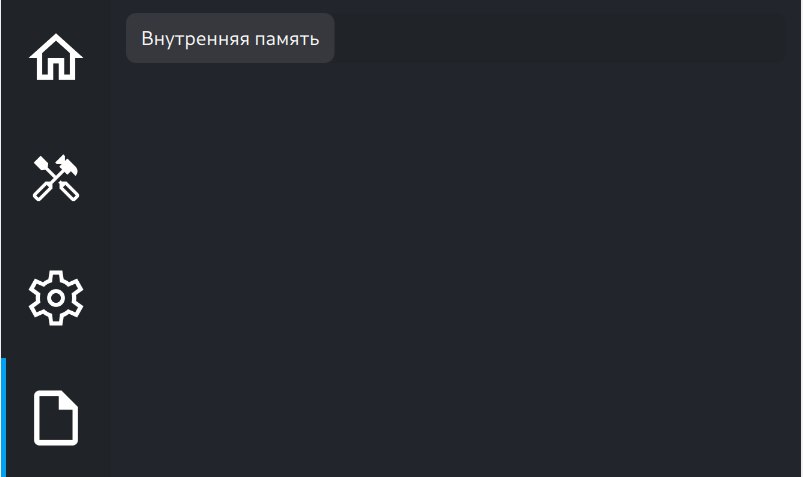

Печать

Раздел для выбора и запуска файлов печати. Файлы можно загружать во внутреннюю память принтера через сеть или с USB-накопителя.

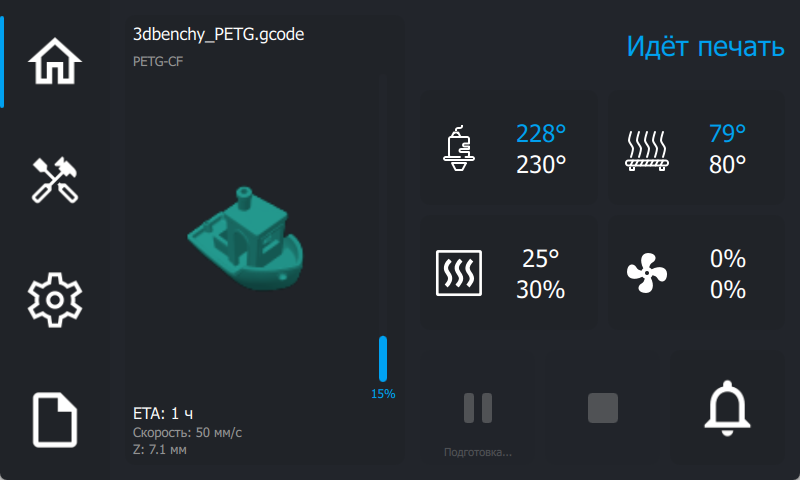

Во время активной печати

Пока выполняется задание, главный экран переходит в режим печати. Силуэт принтера заменяется визуализацией печатаемой модели.

На экране отображается:

• Визуализация модели — вид сверху на текущий слой
• Прогресс — выполнено в процентах и расчётное оставшееся время
• Температуры — экструдера и стола (текущая и заданная)
• Статус — строка в правом верхнем углу показывает «Идёт печать»

Кнопки управления печатью:

• Пауза — приостанавливает движение и нагрев; головка паркуется в стороне от модели
• Отмена — прерывает задание; головка уходит в паркинг, стол охлаждается

Следующий шаг: Загрузка пластика →
